Антивибрационный компенсатор
Компенсатор резиновый
антивибрационный разработан для снижения
уровня шума, вибрации, гидравлических ударов
в трубопроводных системах. Кроме того
изделие позволяет компенсировать продольные,
поперечные смещения и тепловые удлинения
трубопроводов. Применяется для
транспортировки следующих рабочих сред:
1. Горячая вода, охлаждающая вода с
растворами солей, растворы хлора, сложные
эфиры и кетоны.
2. Нефть, нефтепродукты, вода, растворы
солей, щелочи, растительные и животные
масла, пропан, бутан.
3. Питьевая вода, пищевые продукты, включая
жиры и масла.
4. Сильные, концентрированные кислоты.
5. Вода с примесями твердых абразивных
частиц, пульпа.

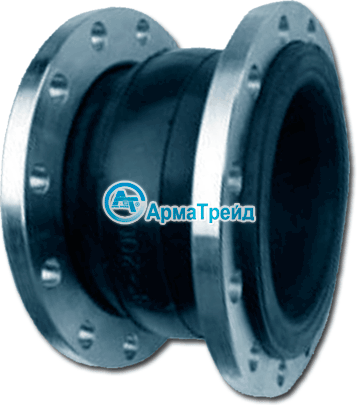

Резиновые антивибрационные компенсаторы
представляют из себя комбинированную
конструкцию, состоящую из: гибкого сильфона
изготавливаемого в зависимости от
назначения, температуры и агрессивности
рабочей среды из различных сортов каучука
или синтетической резины, нанесенной на
внутренний гибкий корд. Применение гибкого
корда в качестве внутреннего армирующего
слоя, позволяет изделию воспринимать
многократные осевые, сдвиговые, угловые
перемещения, вибрацию, температурные
изменения происходящие в трубопроводе. Для
надежной фиксации монтажных фланцев,
конструкция гибкого элемента включает в себя
специальные фиксирующие кольца, дополняющие
внутренний армирующий слой. При этом слой
эластичной части контактирующий с проводимой
средой выходит на наружные боковые бортики,
изолируя тем самым проводимую среду от
других элементов изделия. Завод
производитель изготавливает изделия на
условное рабочее давление от 1,0 МПа
(10кг/см2) до 1,6 МПа (16кг/см2), и
температуру рабочей среды: от -10С до +105С
(в зависимости от типа транспортируемых
сред).
Для
удобства применения, разработано два типа
присоединительных элементов:
1. Свободный вращающийся фланец,
изготовленный из углеродистой стали и
защищенный от коррозии специальным
покрытием.
2. Резьбовое присоединение (для
компенсаторов малых диаметров).
Изготавливаются из чугуна и также имеют
специальное защитное покрытие.
Основным
показателем устройства является его
компенсирующая способность, которую
обеспечивает антивибрационная вставка.
Величина данного показателя зависит от
материала сильфона и типа его гофры.
Благодаря
простоте и удобству монтажа, компенсатор
антивибрационный стал
неотъемлемым звеном трубопроводных систем во
всех отраслях промышленности.
Широкое применение
устройства обусловлено
тем, что, являясь гибким элементом в
трубопроводной системе,
изделие нейтрализует
температурные расширения и вибрации, что
существенно продлевает срок эксплуатации как
трубопроводной системы,
так и присоединенного
к ней оборудования.
Конечная цена
антивибрационной вставки остается невысокой, благодаря своевременным
поставкам
и поддержании на складе в
наличии наиболее востребованных
типов и габаритов. |
|
Материалы
исполнения компенсирующего
элемента |
Область применения |
Внутренний слой |
Внешний слой |
Горячая вода, охлаждающая вода с
растворами солей, растворы
хлора, сложные эфиры и кетоны. |
EPDM |
EPDM |
Питьевая вода, пищевые продукты,
включая жиры и масла |
Нитрил Белый (NBR white) |
Хлоропрен (CR) |
Вода с примесями твердых
абразивных частиц, пульпа |
Бутадиен-стирольный каучук (SBR) |
Хлоропрен (CR) |
Нефть, нефтепродукты, вода,
растворы солей, щелочи,
растительные и животные масла,
пропан, бутан. |
Эпихлоргидрин
(ECO)
Нитрил (NBR) |
Эпихлоргидрин (ECO)
Хлоропрен (CR) |
Сильные, концентрированные
кислоты. |
Гипалон (CSM) |
Хлоропрен (CR) |
|
|
|
Антивибрационный компенсатор фланцевый |
|
DN,
мм |
Ру, кг/см2 |
Количество
отверстий
на фланце Ру 10-16 |
Растяжение, мм |
Сжатие, мм |
Боковое, мм |
Угловое, град. |
|
Ду32 |
10-16 |
4 |
12 |
19 |
14 |
15 |
Ду40 |
10-16 |
4 |
12 |
19 |
14 |
15 |
Ду50 |
10-16 |
4 |
12 |
19 |
14 |
15 |
Ду65 |
10-16 |
4 |
12 |
19 |
14 |
15 |
Ду80 |
10-16 |
4 |
12 |
19 |
14 |
15 |
Ду100 |
10-16 |
8 |
12 |
19 |
14 |
15 |
Ду125 |
10-16 |
8 |
12 |
19 |
14 |
15 |
Ду150 |
10-16 |
8 |
12 |
19 |
14 |
15 |
Ду200 |
10-16 |
8-12 |
12 |
19 |
14 |
15 |
Ду250 |
10-16 |
12 |
16 |
26 |
22 |
15 |
Ду300 |
10-16 |
12-16 |
16 |
26 |
22 |
15 |
Ду350 |
10 |
16 |
16 |
26 |
22 |
15 |
Ду400 |
10 |
16 |
16 |
26 |
22 |
15 |
Ду450 |
10 |
20 |
16 |
26 |
22 |
15 |
Ду500 |
10 |
20 |
16 |
26 |
22 |
15 |
Ду600 |
10 |
20 |
16 |
26 |
22 |
15 |
|
|
|

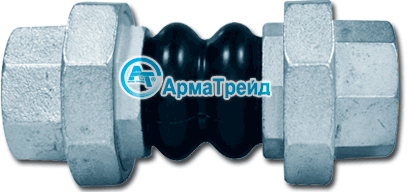

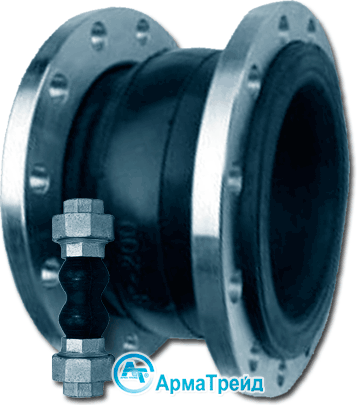

Антивибрационный компенсатор муфтовый
(резьбовой) |
|
DN,
мм |
Ру, кг/см2 |
Растяжение, мм |
Сжатие, мм |
Боковое, мм |
Угловое, град. |
|
Ду15 |
10 |
6 |
22 |
22 |
45 |
Ду20 |
10 |
6 |
22 |
22 |
45 |
Ду25 |
10 |
6 |
22 |
22 |
45 |
Ду32 |
10 |
6 |
22 |
22 |
45 |
Ду40 |
10 |
6 |
22 |
22 |
45 |
Ду50 |
10 |
6 |
22 |
22 |
45 |
Ду65 |
10 |
6 |
22 |
22 |
45 |
Ду80 |
10 |
6 |
22 |
22 |
45 |
|
|
|
Описание конструкции |
|
Компенсатор резиновый
антивибрационный состоит из нескольких
основных элементов включающих в себя:
1. резинокордовый сильфон, выполняющий роль
эластичного элемента, способного поглощать
или уравновешивать относительные движения
определенной величины и частоты, возникающие
в герметично соединяемых конструкциях
трубопровода, и проводить в этих условиях
жидкости и газы;
2. концевые детали состоящие из фланцев или
резьбовых муфт, предназначенные для монтажа
изделия.
Эластичный элемент выполнен по типу
оссимметричной, упругой и герметичной
конструкции, разделяющей окружающую и
проводимую среды. Под воздействием давления,
температуры, силы или момента силы изделие
способно совершать линейные, сдвиговые,
угловые перемещения, в пределах допустимых
норм. Одной из основных задач при разработке
изделия, являлось обеспечение герметичности
соединения, при работе устройства на
компенсацию относительных перемещений
элементов трубопроводов с жидкими и
газообразными рабочими средами. В результате
применения комбинированной конструкции
эластичного элемента, удалось достичь
значительной стойкости изделия при
компенсации воздействий различного рода
вибраций и температурных расширений. В этих
условиях антивибрационная вставка берет на
себя функцию гибкого звена в трубопроводной
системе, и как следствие, позволяет
компенсировать деформации в трубопроводах в
период их эксплуатации.
Концевые
детали, которыми оснащается изделие,
разделяются на два типа: резьбовые и
фланцевые. Фланцевые варианты изделий
оснащаются монтажными деталями
изготовленными из стали, с нанесенным на них
антикоррозийным защитным слоем, при этом
фланцы свободно поворачиваются вокруг своей
оси, благодаря чему отпадает необходимость
центровки монтажных отверстий ответных
фланцев. Муфтовые оснащаются резьбовыми
деталями, изготовленными из чугуна, и также
защищенных от коррозии. |
|
|
Примеры допустимых деформаций |
|
|
|
|
Антивибрационный
компенсатор |
|
|
|
|
|
|
|
|
Неподвижная
опора |
|
Фундамент |
|
|
|
|
|
|
|
|
Скользящая опора |
|
|
|
Монтаж устройства |
|
Монтаж изделия должен производиться в
соответствии с рекомендациями завода
производителя и технической документацией
проектировщика трубопровода. Не
рекомендуется распаковывать
изделие до начала
работ. Для
монтажа рекомендуется применять
динамометрический ключ, резиновый молоток и центрирующую
оправку. При перемещении и транспортировки
устройств необходимо исключить возможность
повреждения сильфонов и загрязнение
внутреннего пространства. Строповку следует
производить только в соответствии с
рекомендуемыми схемами строповки. Приступать
к монтажу допускается при температуре
воздуха не ниже 10º С.
При проектировании трубопроводных систем
включающих компенсирующие устройства,
необходимо помнить что резиновые
вибровставки не пригодны для углеводородов.
Приступая к монтажным работам необходимо
избегать скручивающих и изгибающих моментов,
относительно продольной оси изделия. Не
допускается провисание устройства от
собственного веса, а также нагрузка
моментами или силами от массы труб,
арматуры, механизмов. Концы трубопровода к
которым подсоединяется изделие, должны быть
зафиксированы соответствующим образом при
помощи специальных опор. Опоры
рассчитываются таким образом, чтобы
обеспечить нормальную работу компенсатора
при возникновении распорных сил и
воздействий иного рода. При необходимости
компенсировать осевые и сдвиговые изменения,
изделия необходимо монтировать только между
двумя опорами. Антивибрационная вставка
устанавливаться на строительную длину,
которую она имеет на момент установки.
Контактная поверхность ответных фланцев
трубопровода должна быть плоской и ровной,
без заусенцев и выбоин. Отверстия под болты
монтажных и ответных фланцев должны быть
соосны. Эластичный элемент не должен
находится под воздействием скручивающего
момента. Головки болтов должны быть обращены
в сторону резиновой части, в целях
исключения повреждения компенсатора в
процессе эксплуатации. В противоположном
случае необходимо подобрать такую длину
болта, чтобы он не мог повредить сильфон,
находящийся под давлением в условиях
компенсации перемещений трубопровода.
Запрещается окрашивать эластичную часть
изделия, так как растворители, содержащие в
краске неблагоприятно воздействуют на
поверхность компенсатора.
Закраины
сильфона, выходящие на наружную сторону
присоединительных фланцев обеспечивают
необходимую герметичность соединения с
ответным фланцем трубопровода. При этом
необходимо обеспечить плотное прилегание
монтажных и ответных фланцев по всей
поверхности эластичного элемента, и
отсутствие каких либо зазубрин и острых
краев, способных повредить материал
сильфона. Запрещается устанавливать
дополнительные уплотнения между фланцем
изделия и ответным металлическим фланцем.
Наличие механических повреждений эластичной
части не допускается.
Затяжку
болтов фланцевых соединений следует
производить крест на крест при помощи
динамометрического ключа, в три этапа:
1. одна треть конечного момента затяжки
крест на крест равномерно за три подхода
(при затяжке необходимо контролировать
равномерность зазора, время выдержки больше
30 минут).
2. две трети конечного момента затяжки крест
на крест равномерно за три подхода (при
затяжке необходимо контролировать
равномерность зазора. Время выдержки больше
60 минут).
3. конечный момент затяжки крест на крест
равномерно за два подхода. (окончательный
момент затяжки должен быть указан
рекомендациях завода изготовителя).
После запуска трубопровода в эксплуатацию,
необходимо повторно подтянуть болты. |
|
|

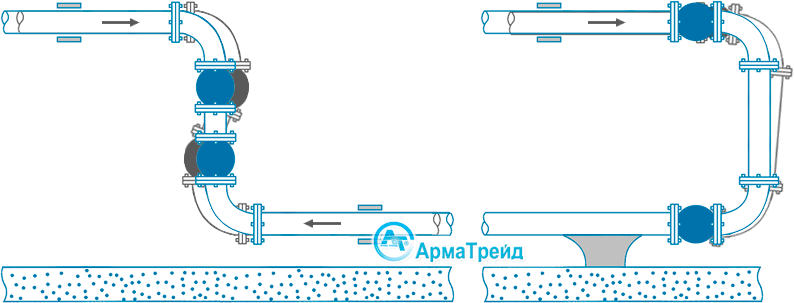

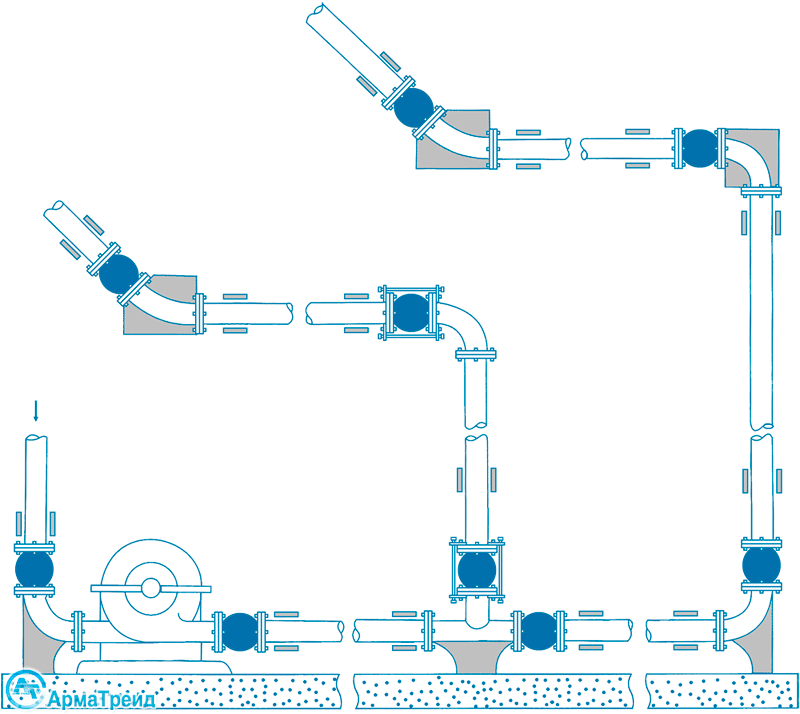

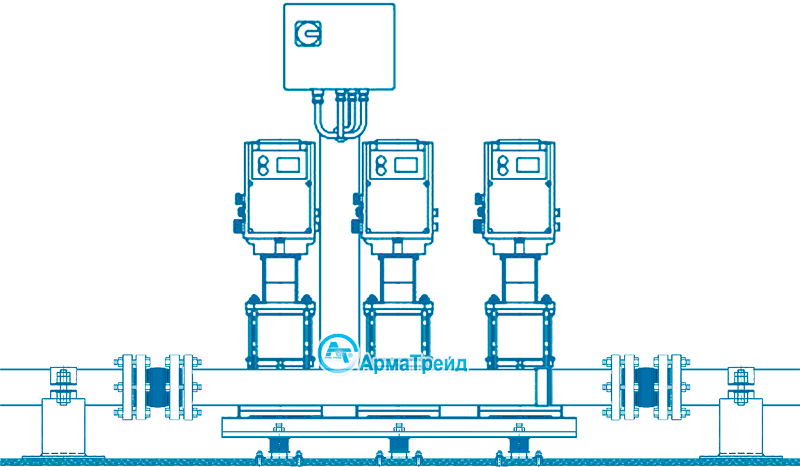

Схемы применения
антивибрационных компенсаторов для снижения
осевых, поперечных, сдвиговых, угловых
перемещений и изоляции агрегатов, работа
которых сопровождается шумом и вибрацией. |
|
|
Антивибрационный
компенсатор |
|
|
|
|
|
|
|
|
Неподвижная
опора |
|
Фундамент |
|
|
|
|
|
|
|
|
Скользящая опора |
|
|
Грамотно произведенные расчеты и
соблюдение условий эксплуатации, а также
правильная установка, позволяют избавиться
от необходимости специального ухода за
изделием, кроме проведения обычной проверки
параметров на месте
установки.
В
профилактических целях необходимо
периодически проводить контроль твердости по
Шору эластичной части в течение всего срока
эксплуатации. Не допускается деформация
резинового компенсатора — вздутие,
затверделость, трещины, надрывы и надрезы.
Так же необходимо проводить осмотр с целью
выявления образований ржавчины на монтажных
элементах, отсутствия смещения и снижения
прочности крепежа отдельных элементов.
Частота проверок зависит от функций
эксплуатируемой системы, нагрузок на нее,
непредусмотренных вибраций и т.д.
Запрещается подвергать устройство
воздействию повышенного давления. Изделия
необходимо устанавливать только в заранее
предусмотренных проектом местах
трубопроводов. В период эксплуатации нельзя
применять стальные мочалки или щетки для
чистки резиновой части сильфона. Очистку
поверхности необходимо проводить при помощи
слабощелочного мыльного раствора с
последующей промывкой чистой водой.
Запрещается перекручивание с применением
значительной силы фланцев изделия. Если
трубопроводная система спроектирована под
легкую проводящую среду (газ) и тестируется
при гидроиспытании с более тяжелой
проводящей средой (водой), должны быть
приняты все необходимые меры
предосторожности для того, чтобы
трубопроводы и компенсатор смогли вынести
более тяжелый вес.
Рассчитанный срок эксплуатации
предусматривает, что изделие не будет ни при
каких обстоятельствах подвержено
механическим или недопустимым температурным
воздействием. Устройство относится к
неремонтируемым изделиям и при потере
герметичности или прочности, эксплуатация
запрещается. Вышедшие из строя или
поврежденные изделия заменяются на новые. |
|
Антивибрационный компенсатор
установленный для снижения вибраций,
возникающих в результате работы насосов. |
|
Изделие следует
размещать на расстоянии 1-2 номинальных
диаметров от всасывающего и напорного
патрубков насоса или компрессора, в целях
исключения возможности возникновения
турбулентного потока в корпусе
антивибрационных вставок. Это создаст
оптимальные условия для всасывания
перекачиваемой среды и снизит падение
давления в напорном трубопроводе. При
высоких скоростях потока (более 5 м/с)
рекомендуется устанавливать антивибрационный
компенсатор большего диаметра. |
|
|
|
|
|
