ПГВУ 245   Четырехлинзовый компенсатор ПГВУ 245-92  сконструирован для трубопроводов круглого сечения. Изделия успешно эксплуатируются и пользуются стабильным спросом в нефтеперерабатывающей, химической и газовой отраслях промышленности для компенсация температурного удлинения корпусов теплообменного и газотурбинного оборудования, а также пыле- газо- воздуховодов и систем вентиляции. При разработке типов исполнения устройства, были учтены рекомендации и требования различных эксплуатирующих организаций. Предусмотрено два варианта исполнения: исполнение 1 - без фланца, с патрубками под приварку; исполнение 2 - с фланцем из равнобоких уголков. У ПГВУ 245, второе исполнение предусмотрено только для диаметров не менее 1100мм. Устройство предназначено для компенсации температурных изменений газопроводов и воздухопроводов. Конструкция рассчитана на работу в осевом направлении, однако для напора не более 1500 мм в. ст. они могут применяться и в шарнирных схемах, как угловые. Угол поворота шарнирных компенсаторов просчитывается по специальной формуле, указанной в технических условиях. Наибольшая компенсирующая способность четырехлинзового компенсатора составляет 72мм при работе линзы только на сжатие без предварительной холодной растяжки (если же компенсатор при монтаже, предварительно растянуть на ту же величину, то общая компенсирующая способность соответственно удвоится до 144 мм).



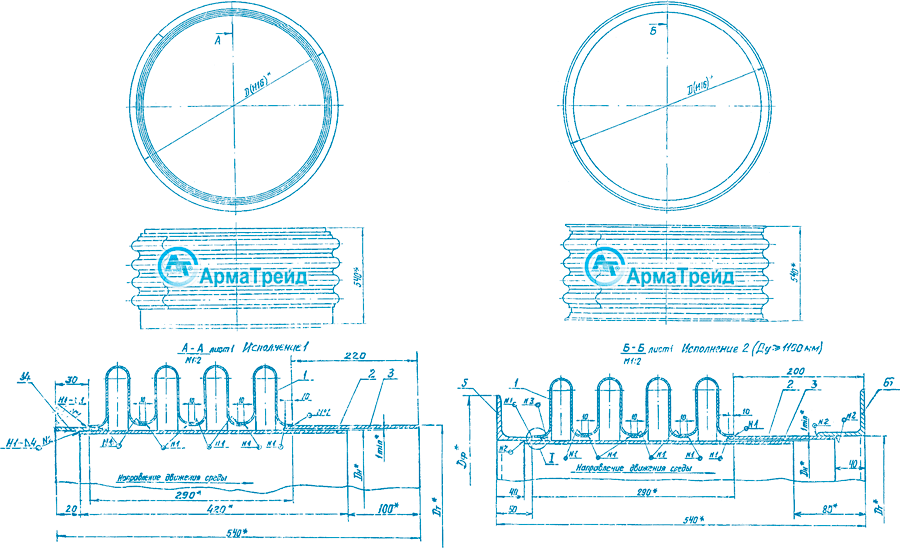

Компенсатор четырехлинзовый ПГВУ 245-92





Обозначение

компенсаторов

Размеры, мм

Компенсирующая

способность, мм

Четырехлинзовые

Жесткость линз
компенсатора, кгс/мм

Dу

D

Dф

01-ПГВУ-245-92

200

384

219

232

-

±60 14

02-ПГВУ-245-92

250

438

273

286

-

16

03-ПГВУ-245-92

300

490

325

338

-

19

04-ПГВУ-245-92

350

542

377

390

-

21

05-ПГВУ-245-92

400

590

426

438

-

24
06-ПГВУ-245-92

450

644

480

492

-











±72











27

07-ПГВУ-245-92

500

694

530

542

-

30

08-ПГВУ-245-92

600

794

630

642

-

35

09-ПГВУ-245-92

700

884

720

732

-

39

10-ПГВУ-245-92

800

984

820

832

-

44

11-ПГВУ-245-92

900

1084

920

932

-

49

12-ПГВУ-245-92

1000

1184

1020

1032

-

54

13-ПГВУ-245-92

1100

1284

1120

1132

1246

59

14-ПГВУ-245-92

1200

1384

1220

1232

1346

64

15-ПГВУ-245-92

1300

1484

1320

1332

1446

69

16-ПГВУ-245-92

1400

1584

1420

1432

1546

74

17-ПГВУ-245-92

1500

1684

1520

1532

1656























±76























77

18-ПГВУ-245-92

1600

1784

1620

1632

1656

84
19-ПГВУ-245-92

1800

1984

1820

1832

1946

94

20-ПГВУ-245-92

2000

2184

2020

2032

2146

104

21-ПГВУ-245-92

2200

2384

2220

2232

2346

114

22-ПГВУ-245-92

2400

2584

2420

2432

2546

123

23-ПГВУ-245-92

2500

2684

2520

2532

2646

127
24-ПГВУ-245-92

2600

2784

2620

2632

2746

132
25-ПГВУ-245-92

2800

2984

2820

2832

2946

143

26-ПГВУ-245-92

3000

3184

3020

3032

3146

152
27-ПГВУ-245-92

3200

3384

3220

3232

3346

163

28-ПГВУ-245-92

3400

3584

3420

3432

3546

173

29-ПГВУ-245-92

3600

3784

3620

3632

3746

183

30-ПГВУ-245-92

3800

3984

3820

3832

3946

193

31-ПГВУ-245-92

4000

4184

4020

4032

4146

203

32-ПГВУ-245-92

4200

4384

4220

4232

4346

213

33-ПГВУ-245-92

4400

4584

4420

4432

4546

223

34-ПГВУ-245-92

4600

4784

4620

4632

4746

233

35-ПГВУ-245-92

4800

4984

4820

4832

4946

243

36-ПГВУ-245-92

5000

5184

5020

5032

5146

253

37-ПГВУ-245-92

5200

5384

5220

5232

5346

263

38-ПГВУ-245-92

5600

5784

5620

5632

5746

282

39-ПГВУ-245-92

5800

5984

5820

5832

5946

292

40-ПГВУ-245-92

6000

6184

6020

6032

6146

302

* ВНИМАНИЕ! Размеры даны условно, в процессе модернизации размеры могут меняться!

   Используемые материалы позволяют применять устройства в неагрессивных и малоагреccивных средах с избыточным давлением до 1500 мм вод. столба (0,015 МПа) и температурной среды от минус 10 °С до плюс 425°С. Компенсаторы могут быть изготовлены из сталей Ст3сп5, Ст20, 09Г2С, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 12 Х18Н10Т, 08Х18Н9, 10Х17Н13 М2Т, 20Х20Н14 С2, 09Г2С, 17ГС, Стали 3, 10, 20, 18К.
   Благодаря хорошо продуманной конструкции, отработанным методам производства, и тщательно подобранным материалам используемым при изготовлении, количество элементов изделия и производственных операций сведено к минимуму, что повышает его надежность с снижает стоимость производства. Кроме того проведена работа по усовершенствованию конструкции, с целью сокращения металлоемкости и повышения компенсирующей способности изделий. Изделия получили следующие преимущества: цена на компенсатор ПГВУ 245 остается невысокой и обеспечивает его конкурентоспособность; различные типы исполнения позволяют применять их практически на всех типах газовоздуховодов; изделие не требует обслуживания.
