Компенсатор ОСТ 34-10-574

Компенсатор ОСТ 34-10-574   Компенсатор двухлинзовый угловой ОСТ 34-10-574-93 Ру < 1,6 МПа (16 кгс/см2) предназначен для компенсации температурных изменений длины трубопроводов в П-образной, Г-образной, Z-образной и других шарнирных схемах компенсации. Устройства рассчитаны на работу в условиях неагрессивных и малоагрессивных сред. Линзы компенсатора изготавливаются в виде U- образной волны из черновой стали, но существует возможность изготовления из стали 09Г2С для мест с пониженной температурой и из нержавеющей стали для среды с температурой до 550 °С. Основа конструкции аналогична линзовым компенсаторам для компенсации осевых сдвигов, но дополнена шарнирным узлом и не имеет направляющего стакана. благодаря этому, такие устройства способны осуществлять компенсацию в угловой плоскости. Компенсационная способность, в отличии от осевых компенсаторов, измеряется не в миллиметрах, а в градусах и минутах. Кроме того, силу технических особенностей, отсутствуют элементы для слива конденсата. Конструкции больших диаметров дополняются усиливающей подушкой.
ОСТ 34-10-574-93 распространяется на компенсатор двухлинзовый угловой Dy от 100 до 2200 мм, с условным давлением Ру до 1,6 МПа (16 кгс/см2) и температурой до 300 °С и для Dу < 400 мм температурой до 425 °С. Стандарт разработан с учетом требований "Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды". Компенсатор двухлинзовый угловой изготавливается в соответствии с требованиями настоящего стандарта, отраслевых стандартов на конструкцию и размеры, а также ТУ 34 10.10581. Пределы применения изделия по рабочему давлению транспортируемой среды в зависимости от ее температуры устанавливаются в соответствии с ГОСТ 366.
За долгие годы эксплуатации, угловые двухлинзовые компенсаторы по ОСТ зарекомендовали себя как простые, надежные и долговечные устройства, позволяющие компенсировать деформации трубопроводов. Изделие широко применяется   различными предприятиями России и стран СНГ, и не теряет свое популярности, так как цена на угловой линзовый компенсатор остается достаточно не высокой.

Другие виды угловых компенсаторов по ОСТ:
Угловой однолинзовый ОСТ 34-10-573-93
Угловой трехлинзовый ОСТ 34-10-575-93
Угловой четырехлинзовый ОСТ 34-10-576-93



Компенсатор линзовый ОСТ 34-10-574-93

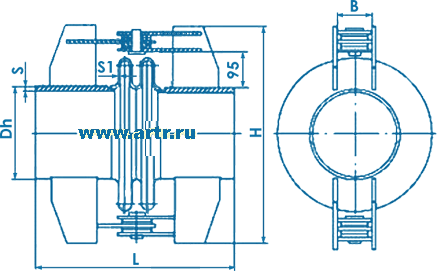

Компенсатор 2 х линзовый ОСТ 34-10-574-93. * Размеры даны для справок.

Обозначение копмпенсатора

Давление условное , Ру, Мпа (кгс/см2)

Проход условный, Dy

Dh

H

B

S

S1

Угол изгиба компенсатора , град

Жесткость линзы на изгиб, н-м

 01 ОСТ 34-10-574

0,6 (6)

100

108

360

40

4

2,5

2 гр. 4 мин.

79

 02

0,6 (6)

125

133

385

40

4

2,5

4 гр 54 мин

121

 03

0,6 (6)

150

159

415

40

5

2,5

4 гр 30 мин

178

 04

0,6 (6)

200

219

515

40

7

2,5

3 гр 44 мин

367

 05

0,6 (6)

250

273

565

60

8

2,5

3 гр 15 мин

621

 06

0,6 (6)

300

325

620

60

8

2,5

1гр 27 мин

955

 07

0,6 (6)

350

377

670

60

9

2,5

1 гр 18 мин

1390

 08

0,6 (6)

400

426

720

80

9

2,5

1 гр 11 мин

1910

 09

0,6 (6)

450

478

810

80

7

2,5

1 гр 5 мин

2550

 10

0,6 (6)

500

530

865

80

8

2,5

0 гр 59 мин

3390

 11

0,6 (6)

600

630

1020

100

8

2,5

0 гр 52 мин

5390

 12

0,6 (6)

700

720

1110

120

10

2,5

0 гр 46 мин

7770

 13

0,6 (6)

800

820

1205

150

11

2,5

0 гр 40 мин

11100

 14

0,6 (6)

900

920

1310

150

12

2,5

0 гр 38 мин

15300

 15

0,6 (6)

1000

1020

1410

150

14

2,5

0 гр 32 мин

20500

 16

0,6 (6)

1200

1220

1665

200

14

3

0 гр 54 мин

59800

 17

0,6 (6)

1400

1420

1900

250

14

3

0 гр 48 мин

92200

 18

0,6 (6)

1600

1620

2090

300

20

3

0 гр 42 мин

134623

 19

0,6 (6)

1800

1820

2295

300

25

3

0 гр 38 мин

188451

 20

0,6 (6)

2000

2040

2520

300

25

3

0 гр 17 мин

262236

 21

0,6 (6)

2200

2240

2710

350

25

3

0 гр 30 мин

344017

 22  ОСТ 34-10-574

1,0 (10)

100

108

360

40

4

3

2 гр 04 мин

139

 23

1,0 (10)

125

133

385

40

4

3

3 гр 43 мин

213

 24

1,0 (10)

150

159

415

40

5

3

3 гр 23 мин

313

 25

1,0 (10)

200

219

510

60

7

3

2 гр 52 мин

645

 26

1,0 (10)

250

273

565

60

8

3

2 гр 30 мин

1092

 27

1,0 (10)

300

325

620

60

8

3

2 гр 14 мин

1679

 28

1,0 (10)

350

377

670

80

9

3

2 гр 01 мин

2445

 29

1,0 (10)

400

426

760

80

9

3

1 гр 50 мин

3350

 30

1,0 (10)

450

478

810

80

10

3

1 гр 40 мин

4530

 31

1,0 (10)

500

530

860

100

11

3

1 гр 32 мин

5960

 32

1,0 (10)

600

630

1020

120

12

3

1 гр 20 мин

9490

 33

1,0 (10)

700

720

1110

120

14

4

1 гр 05 мин

33500

 34

1,0 (10)

800

820

1195

200

16

4

0 гр 58 мин

48000

 35

1,0 (10)

900

920

1300

200

18

4

0 гр 52 мин

68200

 36

1,0 (10)

1000

1020

1460

200

20

4

0 гр 48 мин

88400

 37

1,0 (10)

1200

1220

1665

200

20

4

0 гр 40 мин

147000

 38

1,0 (10)

1400

1420

1900

250

25

4

0 гр 34 мин

226000

 39  ОСТ 34-10-574

1,6 (16)

100

108

360

40

4

4

3 гр 12 мин

344

 40

1,6 (16)

125

133

385

40

4

4

2 гр 56 мин

526

 41

1,6 (16)

150

159

445

60

5

4

2 гр 40 мин

771

 42

1,6 (16)

200

219

510

60

7

4

2 гр 14 мин

1582

 43

1,6 (16)

250

273

560

80

8

4

1 гр 57 мин

2685

 44

1,6 (16)

300

325

615

80

8

4

1 гр 41 мин

4127

 45

1,6 (16)

350

377

665

100

9

4

1 гр 32 мин

6007

 46

1,6 (16)

400

426

815

100

9

4

1 гр 24 мин

8230

 47

1,6 (16)

450

478

865

100

10

4

1 гр 18 мин

11100

 48

1,6 (16)

500

530

915

120

11

4

1 гр 11 мин

14630

 49

1,6 (16)

600

630

1020

120

14

4

1 гр 02 мин

23300

 50

1,6 (16)

700

720

1090

200

16

4

0 гр 56 мин

33500

 51

1,6 (16)

800

820

1255

200

18

4

0 гр 50 мин

48000

 52

1,6 (16)

900

920

1360

200

20

4

0 гр 45 мин

66200

 53

1,6 (16)

1000

1020

1500

200

20

4

0 гр 41 мин

88400

 54

1,6 (16)

1200

1220

1700

220

25

4

0 гр 34 мин

147000

 55

1,6 (16)

1400

1420

1940

250

25

4

0 гр 29 мин

226000



Линзовые угловые компенсаторы с усиливающей подушкой

Обозначение компенсатора

Давление условное Ру, (кгс/см2)

Проход условный Dу

L

H

Масса, кг

56  ОСТ 34-10-574

1,0(10)

700

720

1128

1125

339

57

800

820

1215

450

58

900

920

1188

1320

523

59

1000

1020

1480

662

60

1200

1220

1688

1730

1126

61

1400

1420

2028

1965

1600

62  ОСТ 34-10-574

1,6(16)

600

630

1128

1040

319

63

700

720

1328

1110

472

64

800

820

1428

1280

644

65

900

920

1688

1420

877

66

1000

1020

1530

1042

67

1200

1220

2088

1730

1634

68

1400

1420

2528

1965

2259

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!

Пример условного обозначения: компенсатор двухлинзовый угловой Ру 1,0 (10 кгс/см2) и Ду 1000 мм: Компенсатор 1,0 (10)-1000 36 ОСТ 34-10-574



Конструкция и монтаж угловых 2 х линзовых компенсаторов

1,2 - Линзы компенсатора; 3 - Присоединительный патрубок; 4,5 - Тяги шарнирного узла; 6 - Ребро шарнирного узла; I - шарнирный узел.



1,2 - Линзы компенсатора; 3 - Присоединительный патрубок; 4,5 - Тяги шарнирного узла; 6 - Ребро шарнирного узла; 7 - Усиливающая подушка; I - шарнирный узел; II - место приварки присоединительного патрубка к линзе.


   Угловые двухлинзовые компенсаторы, также как и осевые, состоят из полулинз и присоединительных патрубков, но вместо направляющего стакана оснащаются шарнирными узлами и при необходимости усиливающей подушкой. Кроме того угловые компенсаторы не имеют конденсатоотводчиков. Шарнирная схема, позволяет компенсатору двигаться в угловой плоскости. Основным рабочим элементом являются полулинзы, сваренные в вершинах и образующих две U-образных линзы. Сборка производится автоматически или полуавтоматически в углекислом газе. Проволока СВ-08ГС или СВ-08Г2С по ГОСТ 2246.
   При установке двухлинзовых угловых компенсаторов, должна соблюдаться перпендикулярность оси шарниров к плоскостям изгиба трубопроводов. Проверка расстояний между осями шарниров, расположения осей шарниров в одной плоскости и параллельности их, производится с помощью отвеса и шаблона. Способ монтажа приварной. Такой способ обеспечивает жесткое, надежное и герметичное герметичное соединение с трубопроводом. Для этих целей компенсатор оснащен монтажными патрубками необходимой длинны. Конец трубопровода приваривается к концевыми патрубками компенсатора.
   Предварительная растяжка производится только во время монтажа компенсатора. Ее величину определяют и задают проектировщики с учетом температуры окружающей среды при производстве монтажных работ.
