Компенсатор КСФ
Компенсатор сильфонный фланцевый

Компенсатор КСФ        Компенсатор КСФ (компенсатор сильфонный фланцевый) один из наиболее широко распространенных типов сильфонных компенсаторов с фланцевым присоединением к трубопроводу. Изделие предназначено для компенсации осевых нагрузок на трубопроводы различных систем с температурой носителя до 250С. Изделие обеспечивает эффективную защиту трубопроводов от статических и динамических нагрузок, выполняя роль растяжимого стыка и компенсируя температурные удлинения прямолинейных участков тепловых сетей. Так как длинна прямолинейного участка трубопровода между неподвижными опорами при изменении температурного режима тепловой сети может увеличиться или сократиться, за счет температурного расширения или сжатия материала трубопровода. Возникающие при этом напряжения, растяжения или сжатия могут привести к изгибу труб или их разрушению. Гофры сильфонов установленного на этом участке компенсатора, упруго деформируясь, воспринимают в пределах компенсирующей способности изменения длины участка трубопровода.

Цена на компенсатор КСФ, в сочетании с проверенной временем надежностью, делают данное изделие наиболее конкурентно-способным, по сравнению с другими типами компенсаторов аналогичного назначения. Наиболее востребованные компенсаторы, всегда поддерживаются в наличии на складе. Компенсатор КСФ не требует обслуживания в процессе эксплуатации и относится к классу неремонтируемых изделий.

       В зависимости от требуемой величины компенсирующей способности, компенсатор оснащается одной или двумя секциями сильфонов (тонкостенных гофрированных оболочек), изготовленных из антикоррозионной нержавеющей стали. Допускается применение при содержании хлоридов в сетевой воде не более 200 мг/кг, а также в районах строительства с расчетной наружной температурой для проектирования систем отопления не ниже 40С, и сейсмичностью районов строительства до девяти баллов включительно.

Заказ компенсатора КСФ

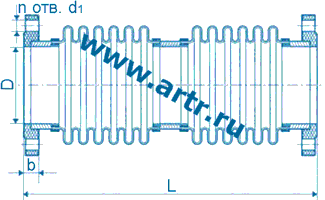

Односекционный сильфонный фланцевый компенсатор КСФ

Ду от 50 до 400мм

Односекционный сильфонный фланцевый компенсатор КСФ

Обозначение

Ду, мм

Ру, Мпа

Присоединит. размеры,мм Габаритные размеры, мм
справочно!

Компенс.
 Способность Δ, мм

Жесткость сʎ, кН/м

Эффективная
 площадь F эфф., м2

Масса, кг не более

D1

d

n

D

L стр.

КСФ 15-16-25

15

1,6

65

14

4

95

300

25 (±12,5)

-

4,24

2,0

КСФ 20-16-25 20 1,6 75 14 4 105 280 25 (±12,5) - 8,04 2,9
КСФ 25-16-25 25 1,6 85 14 4 115 360 25 (±12,5) - 13,85 3,5
КСФ 32-16-25 32 1,6 100 18 4 135 360 25 (±12,5) - 24,18 4,4
КСФ 40-16-25 40 1,6 110 18 4 145 320 25 (±12,5) - 24,18 5,7

КСФ 50-10-25

50

1

125

18

4

160

360

25 (±12,5)

76

33

6,8

КСФ 50-16-25

50

1,6

125

18 4

160

300

25 (±12,5)

80

33

6,8

КСФ 50-25-25

50

2,5

125

18 4

160

300

25 (±12,5)

140

33

6,8

КСФ 65-10-25

65

1

145

18

4

180

400

25 (±12,5)

170

58

8,9

КСФ 65-16-25

65

1,6

145

18

4

180

300

25 (±12,5)

250

58

8,9

КСФ 65-25-25

65

2,5

145

18

8

180

300

25 (±12,5)

380

58

8,9

КСФ 80-10-35

80

1

160

18

8

195

500

35 (±17,5)

170

87

11,5

КСФ 80-16-35

80

1,6

160

18 8

195

500

35 (±17,5)

290

87

11,5

КСФ 80-25-25

80

2,5

160

18 8

195

500

25 (±12,5)

400

87

11,5

КСФ 100-10-50

100

1

180

18

8

215

530

50 (±25)

200

113

17,5

КСФ 100-16-50

100

1,6

180

18

8

215

360

50 (±25)

340

113

17,5

КСФ 100-25-50

100

2,5

190

22

8

230

360

50 (±25)

408

113

17,5

КСФ 125-10-50

125

1

210

18

8

245

580

50 (±25)

240

191

24,3

КСФ 125-16-50

125

1,6

210

18

8

245

380

50 (±25)

420

191

24,3

КСФ 125-25-50

125

2,5

220

26

8

270

380

50 (±25)

850

191

24,3

КСФ 150-10-50

150

1

240

22

8

280

540

50 (±25)

260

256

29

КСФ 150-16-50

150

1,6

240

22

8

280

360

50 (±25)

450

256

29

КСФ 150-25-50

150

2,5

250

26

8

300

360

50 (±25)

940

256

29

КСФ 200-10-80

200

1

295

22

8

335

740

80 (±40)

560

502

46

КСФ 200-16-80

200

1,6

295

22

12

335

460

80 (±40)

904

502

46

КСФ 200-25-80

200

2,5

310

26

12

360

460

80 (±40)

1080

502

46

КСФ 250-10-80

250

1

350

22

12

390

740

80 (±40)

610

756

64

КСФ 250-16-80

250

1,6

355

26

12

405

460

80 (±40)

920

756

64

КСФ 250-25-80

250

2,5

370

30

12

425

460

80 (±40)

1100

756

64

КСФ 300-10-80

300

1

400

22

12

440

840

80 (±40)

630

1081

86

КСФ 300-16-80

300

1,6

410

26

12

460

510

80 (±40)

936

1081

86

КСФ 300-25-80

300

2,5

430

30

16

485

510

80 (±40)

1140

1081

86

КСФ 400-10-80

400

1

515

26

16

565

840

80 (±40)

942

1742

137

КСФ 400-16-80

400

1,6

525

30

16

580

570

80 (±40)

1220

1742

137

КСФ 400-25-80

400

2,5

550

36

16

610

570

80 (±40)

1568

1742

137

КСФ 500-16-200 500 1,6 650 30 20 710 670 200 (±100) 605 - -
КСФ 600-16-200 600 1,6 770 36 20 840 780 200 (±100) 613 - -
КСФ 700-16-200 700 1,6 840 36 24 910 880 200 (±100) 698 - -
КСФ 800-16-200 800 1,6 950 36 24 1020 1000 200 (±100) 637 - -
КСФ 1000-16-220 1000 1,6 1170 42 28 1255 - 220 (±110) 872 - -

Внимание! Строительная длинна может отличаться от указанной в таблице, так как компенсаторы предназначенные для разного условного давления, имеют разную толщину фланцев. Кроме того, длинна и материал исполнения могут быть изменены по требованию заказчика, или в процессе модернизации, в целях улучшения эксплуатационных свойств изделия.

Схема условного обозначения компенсатора КСФ 100-16-50, где:
КСФ - компенсатор сильфонный фланцевый
100 - условный проход Ду, мм
16 - условное давление (кгс/см2)
50 - компенсирующая способность, мм



       Односекционный сильфонный фланцевый компенсатор КСФ изготавливается с условными диаметрами от 50мм - до 400мм. Изделие состоит из одного стального нержавеющего сильфона, патрубков и фланцев из мало углеродистой стали, для присоединения компенсаторов к трубопроводу. Изделие устойчиво к воздействию относительной влажности воздуха до 95% при температуре окружающего воздуха +35С и более низких температурах без конденсации влаги. Изготовитель гарантирует соответствие компенсаторов требованиям технических условий при соблюдении потребителем условий эксплуатации, правил хранения, транспортировки и монтажа. Установка двух компенсаторов на одном участке запрещена. Между двух опор трубопровода допускается установка только одного компенсатора. Если компенсирующей способности односекционного компенсатора недостаточно, необходимо устанавливать двухсекционный компенсатор КСФ.

Тип устройства: сильфонный фланцевый осевой компенсатор с одним сильфоном.

Тип присоединения к трубопроводу: монтажные фланцы.

Условное давление: 10, 16 или 25 кг/см2 (в соответствии с заказом).

Рабочая среда: жидкие среды, нейтральные к основным деталям применяемых материалов, например: вода, пар.

Компенсатор КСФ устойчив к воздействиям рабочей среды: вода до +150С; пар до +250С.

В зависимости от комплектации, компенсатор может быть оснащен защитным кожухом из листовой малоуглеродистой стали, закрепленным на стойках или кольцах. Компенсаторы с диаметром от 50 до 100мм оснащены кольцами зафиксированными на патрубках с обеих сторон. Защитный кожух закрепляется на кольцах при помощи шпильки. На компенсаторах с Ду от 125мм до 400мм, вместо колец, к патрубкам привариваются металлические стойки, удерживающие защитный кожух. При монтаже теплоизоляции, защитный транспортировочный кожух, рекомендуется не удалять, а изолировать вместе с компенсатором.

Материл основных деталей:

Сильфон компенсатора изготавливается из коррозионно стойкой жаропрочной стали 08Х18Н10Т, 12Х18Н10Н по ГОСТ 5632-72.

Присоединительные патрубки изготавливаются из бесшовных горячедеформированных труб по ГОСТ 8732-78, ТУ 14-3-190-82 (сталь 20) по ГОСТ 1050-88.

Наружный защитный кожух изготовлен из листовой стали (сталь 20).



Двухсекционный сильфонный осевой фланцевый компенсатор КСФ



Двухсекционный сильфонный осевой фланцевый компенсатор        Двухсекционный сильфонный осевой фланцевый компенсатор КСФ разработан для обеспечения увеличенной компенсирующей способности, на отдельном участке трубопровода.

Тип устройства: компенсатор сильфонный фланцевый осевой с двумя сильфонами (секциями).
Тип присоединяется к трубопроводу: монтажные фланцы.
Условный диаметр (Ду) выпускаемых изделий: от 50 до 400 мм.
Условное давление: 10, 16 или 25 кг/см2.

Двухсекционные компенсаторы КСФ устойчивы к воздействиям рабочей среды: вода - до +150С; пар - до +250С.
Рабочая среда: жидкие среды, нейтральные к основным деталям применяемых материалов: вода, пар.
Изготовитель гарантирует соответствие компенсаторов требованиям технических условий при соблюдении потребителем условий эксплуатации, правил хранения, транспортировки и монтажа.



Двухсекционный сильфонный фланцевый компенсатор КСФ Ду от 50 до 400мм

Двухсекционный сильфонный фланцевый компенсатор КСФ

Обозначение

Ду, мм

Ру, Мпа

Присоединит. размеры,мм Габаритные размеры, мм
не более

Компенс.
 Способность Δ, мм

Жесткость сʎ, кН/м

Эффективная
площадь F эфф., м2

Масса, кг

D1

d

n

D

L стр.

КСФ 50-10-50

50

1

125

18

4

160

296±5

25 (±12,5)

38

33

7

КСФ 50-16-50

50

1,6

125 18 4 160 296±5 25 (±12,5)

40

33

7

КСФ 50-25-50

50

2,5

125 18 4 160 296±5 25 (±12,5)

70

33

7

КСФ 65-10-50

65

1

145

18

4

180

362±5

25 (±12,5)

85

58

9,7

КСФ 65-16-50

65

1,6

145 18

4

180 362±5 25 (±12,5)

125

58

9,7

КСФ 65-25-50

65

2,5

145 18

8

180 362±5 25 (±12,5)

190

58

9,7

КСФ 80-10-70

80

1

160

18

8

195

514±6

35 (±17,5)

85

87

12,8

КСФ 80-16-70

80

1,6

160 18 8 195

514±6

35 (±17,5)

145

87

12,8

КСФ 80-25-50

80

2,5

160 18 8 195

464±4

25 (±12,5)

200

87

12,8

КСФ 100-10-100

100

1

180

18

8

215

538±3

50 (±25)

100

113

19,8

КСФ 100-16-100

100

1,6

180

18

8

215

538±3 50 (±25)

170

113

19,8

КСФ 100-25-100

100

2,5

190

22

8

230

538±3 50 (±25)

204

113

19,8

КСФ 125-10-100

125

1

210

18

8

245

539±5

50 (±25)

120

191

28,1

КСФ 125-16-100

125

1,6

210

18

8

245

539±5 50 (±25)

210

191

28,1

КСФ 125-25-100

125

2,5

220

26

8

270

539±5 50 (±25)

425

191

28,1

КСФ 150-10-100

150

1

240

22

8

280

536±5

50 (±25)

130

256

33

КСФ 150-16-100

150

1,6

240

22

8

280

536±5 50 (±25)

225

256

33

КСФ 150-25-100

150

2,5

250

26

8

300

536±5 50 (±25)

470

256

33

КСФ 200-10-160

200

1

295

22

8

335

740±6

80 (±40)

280

502

56

КСФ 200-16-160

200

1,6

295

22

12

335

740±6 80 (±40)

452

502

56

КСФ 200-25-160

200

2,5

310

26

12

360

740±6 80 (±40)

540

502

56

КСФ 250-10-160

250

1

350

22

12

390

766±8

80 (±40)

305

756

77

КСФ 250-16-160

250

1,6

355

26

12

405

746±8

80 (±40)

460

756

77

КСФ 250-25-160

250

2,5

370

30

12

425

746±8

80 (±40)

550

756

77

КСФ 300-10-160

300

1

400

22

12

440

842±8

80 (±40)

315

1081

107

КСФ 300-16-160

300

1,6

410

26

12

460

842±8 80 (±40)

468

1081

107

КСФ 300-25-160

300

2,5

430

30

16

485

842±8 80 (±40)

570

1081

107

КСФ 400-10-160

400

1

515

26

16

565

842±8

80 (±40)

471

1742

164

КСФ 400-16-160

400

1,6

525

30

16

580

842±8 80 (±40)

615

1742

164

КСФ 400-25-160

400

2,5

550

36

16

610

842±8 80 (±40)

784

1742

164

Внимание! Строительная длинна может отличаться от указанной в таблице, так как компенсаторы предназначенные для разного условного давления, имеют разную толщину фланцев. Кроме того, длинна и материал исполнения могут быть изменены по требованию заказчика, или в процессе модернизации, в целях улучшения эксплуатационных свойств изделия.

Схема условного обозначения компенсатора КСФ 250-10-160, где:
КСФ - компенсатор сильфонный фланцевый
250 - условный проход Ду, мм
10 - условное давление (кгс/см2)
160 - компенсирующая способность, мм


Монтаж и эксплуатация

       При монтаже и эксплуатации сильфонных компенсаторов должны соблюдаться нормы и требования безопасности, действующие на объектах применения: требования глав СНиП по проектированию тепловых сетей, по производству и приемке работ наружных сетей и сооружений водоснабжения, канализации и теплоснабжения, по технике безопасности в строительстве, а также правил пожарной безопасности при проведении сварочных работ. Основными нормативными документами являются: СНиП 41-02-2003 «Тепловые сети»; СНиП Ш-42-80 «Магистральные трубопроводы»; СНиП 3.02.01-87 «Земляные сооружения», «Основания и фундаменты»; СНиП 2.04.14-88 «Тепловая изоляция оборудования и трубопроводов», «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды», «Правила технической эксплуатации электростанций и сетей».



При выборе модели сильфонного фланцевого компенсатора необходимо знать:

1) условный диаметр трубопровода;

2) условное давление;

3) необходимую компенсирующую способность.



       Монтаж компенсаторов производится после установки на трубопроводе неподвижных опор. Работы по монтажу тепловой сети должны проводится в следующем порядке:

- разбивка трассы;

- транспортировка трубопроводов;

- земляные работы;

- раскладка трубопроводов;

- сварка;

- установка неподвижных опор;

- монтаж трубопроводов;

- монтаж сильфонных фланцевых компенсаторов;

- монтаж сигнальной системы оперативного дистанционного контроля за увлажнением изоляции ( при подземной прокладке теплопроводов в ППУ-изоляции)

       До начала проведения работ по монтажу компенсаторов, при прокладке тепловых сетей под землей в каналах или туннелях, а также при надземной прокладке и в помещениях, необходимо закрепить трубопровод в неподвижных и направляющих опорах. Для теплопроводов диаметром 500мм как правило устанавливаются неподвижные опоры заводской сборки с вмонтированными в них изолированными отрезками труб. При выборе неподвижных опор необходимо учитывать следующие факторы: распорное усилие компенсатора; усилие жесткости компенсатора; трение в направляющих и скользящих опорах; величина центробежной силы, возникающей в перегибе трубо­провода. Расчет нагрузок на концевые и промежуточные неподвижные опоры при различных способах установки компенсаторов выполняется проектной организацией. Чтобы исключить появление несоосности патрубков компенсатора в процессе эксплуатации, устройства следует располагать между опорами, имеющими одинаковую осадку в грунте.

       Расчет нагрузок на концевые и промежуточные неподвижные опоры при различных способах установки компенсаторов выполняется на этапе проектирования тепловой сети и приводится в специальной литературе.

Максимальное расстояние между неподвижными опорами труб определяется по формуле: Lmax = 0.9λ / a(t-tpo)
где: L - длина компенсируемого участка, м;
0,9 - коэффициент запаса, учитывающий неточности расчета и погрешности монтажа;
λ - компенсирующая способность компенсатора,мм (см. в таблице выше);
а - средний коэффициент линейного расширения трубной стали при нагреве от 0°С до t°С, мм/м °С;
t - расчетная температура сетевой воды в подающем трубопроводе, °С;
tpo - расчетная температура наружного воздуха для проектирования систем отопления, принимаемая равной средней температуре воздуха наиболее холодной пятидневки по главе СНиП "Строительная климатология и геофизика", °С.



Cхемы размещения компенсаторов, направляющих и неподвижных опор.

- Компенсатор КСО         - Концевая неподвижная опора
- Направляющая опора         - Промежуточная неподвижная опора


На участках трубопроводов с осевыми фланцевыми сильфонными компенсаторами не допускается применение подвесных опор. Компенсатор КСФ устанавливается в соответствии с утвержденным проектом трубопровода. Изделие необходимо устанавливать строго соосно с трубопроводом, без перекосов, во избежании заедания и повреждения подвижных частей устройства. Компенсаторы могут устанавливаться как на горизонтальных, так и вертикальных участках трубопроводов. При монтаже вертикальных участков трубопроводов необходимо принимать меры, исключающие возможность сжатия и деформации компенсаторов под действием силы тяжести трубопроводов.  Врезку компенсатора КСФ следует производить в местах, предусмотренных проектной техдокументацией. Не допускается нагружать компенсатор весом присоединяемых участков труб, машин и механизмов. Монтаж компенсаторов разрешается производить при температуре воздуха не ниже минус 10°С. Монтажные работы при температурах наружного воздуха ниже минус 10°С должны производиться в специальных кабинетах, в которых температура воздуха в зоне мотажа должна поддерживаться не ниже указанной. Транспортировать компенсаторы к месту монтажа следует исключая возможность их механического повреждения. Хранить расконсервированные компенсаторы на открытых площадках запрещается. Перед монтажом компенсаторы должны быть проверены на соответствие их технических характеристик проекту тепловой сети, а также на отсутствие забоин и других повреждений кожуха и присоединительных патрубков. При монтаже компенсаторов КСФ следует избегать скручивающих и изгибающих относительно продольной оси изделия нагрузок.



Монтаж компенсаторов рекомендуется производить в следующей последовательности

цирфами обозначена последовательность выполнения монтажных операций



- участки трубопровода до и после компенсатора должны быть смонтированы и закреплены в неподвижных опорах ОН-1 и ОН-2 таким образом, чтобы расстояние между концами труб в месте установки компенсатора соответствовало длине компенсатора в состоянии поставки L;
- далее следует подвести компенсатор к стыкам, обеспечив соосность присоединительных фланцев компенсатора и ответных фланцев трубопровода;
- закрепить фланцы.

       Трубопроводы с вмонтированными в них компенсаторами должны подвергаться предварительному и окончательному испытанию на прочность и герметичность. При проведении испытаний трубопровода, на котором установлен компенсатор КСО, необходимо соблюдать строительные нормы и правила Российской Федерации СНиП 41-02-2003, «Правила устройства и безопасности эксплуатации трубопроводов пара и горячей воды» (ПБ 10-573-03), «Правила техники безопасности при эксплуатации тепломеханического оборудования электрических станций и тепловых сетей» (РД 34.03.201-97). До окончания монтажа, а так же во время проведения работ, следует удостовериться, что внутренняя поверхность труб и компенсатора сухая, чистая и свободна от инородных тел. После окончания монтажа следует провести промывку системы водой в соответствии с требованиями СНиП 3.05.03-85 «Тепловые сети».

       Гидравлические (пневматические) испытания на прочность и плотность стальных труб и компенсатора КСФ производятся в соответствии с СНиП 41-02-2003 «Тепловые сети». Предварительные испытания, как правило выполняются гидравлическим способом. Для гидравлического испытания применяется вода с температурой не выше +40С и не ниже +5С. Температура наружного воздуха при этом должна быть положительной, каждый испытанный участок герметично заваривается с двух сторон заглушками, Использование для этих целей запорной арматуры не допускается.

       Окончательные испытания проводятся после завершения всех строительно-монтажных работ. Если теплопроводы немедленно не вводится в эксплуатацию, то систему в целом рекомендуется законсервировать.

       При обнаружении негерметичности компенсатора в процессе испытаний он демонтируется и заменяется новым, о чем составляется акт. Если после гидравлических испытаний будет установлено, что длина компенсатора увеличилась более чем на 15% по сравнению с длиной при монтаже, что свидетельствует о смещении неподвижных опор, необходимо произвести ревизию опорных конструкций, а компенсатор заменить на новый. Разрыв сильфона компенсатора может произойти в следствии неправильного расчета в проектной документации или нарушений правил эксплуатации и монтажа.

       Монтаж сигнальной системы выполняться по специальному проекту, в полном соответствии с инструкциями производителя. В теплоизоляцию осевых сильфонных компенсаторов, следует закладывать не менее двух проводников-индикаторов. Концы которых должны выступать с обеих сторон не менее, чем на 100 мм для удобства соединения с общей сигнальной системой трубопроводов. Соединение проводников-индикаторов осевых компенсаторов с общей сигнальной системой необходимо производить после окончания сварочных работ, до начала работ по изоляции стыков патрубков с теплопроводом. Проводник нигде не должен касаться металлической поверхности. После документального оформления присоединения проводников-индикаторов общей сигнальной системы и проверки соответствия их сопротивлений заводским данным, следует выполнить изоляцию стыков.

       Заполнение пространства между гофрами сильфона изоляционными или другими материалами не допускается. Работы по гидроизоляции стыков необходимо производить в соответствии с рекомендациями и указаниями заводов-производителей теплопроводов, в зависимости от конструкции теплоизоляционного покрытия и вида прокладки ( канальная, надземная, в туннелях, в помещениях).

       В случае отказа в работе компенсатора в период гарантийного срока, потребителю необходимо составить технически обоснованный акт о неисправности и проведенных регламентных работах.

       Компенсатор не содержит веществ, представляющих опасность для жизни, здоровья людей и окружающей среды. После окончания срока эксплуатации, утилизацию компенсатора потребитель осуществляет по своему усмотрению.



Хранение и транспортировка

       Компенсатор КСФ должен храниться при температуре окружающего воздуха от минус 20С до плюс 40С и относительной влажности до 80%. Воздух в помещении не должен содержать примесей паров и газов, вызывающих коррозию.

       Изделие допускается перемещать всеми видами транспорта (авиационным в герметизированных отсеках) в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте конкретного вида. Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

       Хранение и транспортировка компенсаторов КСФ к месту монтажа, а также перемещение их во время монтажа, должны исключать вероятность повреждения сильфона и загрязнения внутренней полости компенсатора. Условия хранения и транспортирования компенсаторов должны соответствовать группе 5 (ОЖ4), тип атмосферы 1У ГОСТ 15150-69, взаимодействие механических факторов по группе (Ж) ГОСТ 23170. Запрещается хранить компенсатор КСО на открытых площадках.

       При строительстве новых, расширении, реконструкции, техперевооружении и ремонте действующих тепловых сетей с сильфонными компенсаторами следует руководствоваться требованиями проектной техдокументации.



 Внимание! Вся информация о предлагаемой продукции предоставлена в ознакомительных целях. В связи с постоянной модернизацией продукции, в целях улучшения качества и эксплуатационных свойств, производитель оставляет за собой право изменять конструкцию, присоединительные размеры, технические характеристики, внешний вид, комплектацию товара без предварительного уведомления. При заказе продукции обязательно уточняйте интересующие Вас параметры.


















насосы / электродвигатели / редукторы / трубопроводная арматура / компенсаторы / счетчики / фильтры / вентиляторы / отопительное оборудование / карта сайта

Copyright © 2006-2015 ООО "АрмаТрейд". All rights reserved.


         Яндекс цитирования
