Компенсаторы сильфонные осевые металлические


КОМПЕНСАТОРЫ / Компенсатор сильфонный ИЯНШ.300260.029 ТУ


Компенсаторы сильфонные осевые металлические

изготовленные по техническим условиям ИЯНШ.300260.029ТУ



Требования по монтажу и эксплуатации:

1 Общие требования.

1.1 Монтаж и эксплуатация сильфонных компенсаторов должны осуществляться по документации проектировщика теплопровода с учетом требований СНиП 41-02-2003 «Тепловые сети», а также РД-З-ВЭП-08.

1.2 Компенсаторы сильфонные могут монтироваться в интервале температур, указанных для проведения строительно-монтажных работ, не ниже 223К (минус 50°С).

1.3 При монтаже и эксплуатации должны быть приняты меры, предохраняющие компенсаторы от затопления грунтовыми водами.

1.4 Осевые сильфонные компенсаторы с внутренними направляющими патрубками (типа ОПГ, ОПМ, ОПМР) следует устанавливать на теплопроводах так, чтобы направление стрелки на корпусе компенсатора совпадало с направлением движения теплоносителя.

1.5 Во время монтажа и эксплуатации трубопроводов не допускается нагружать компенсатор моментами или силами от массы труб, арматуры, механизмов и других конструкций.

2 Размещение компенсаторов. Необходимые расчеты.

2.1 Расчеты трубопроводов с компенсаторами необходимо выполнять в соответствии с требованиями РД-З-ВЭП-08.

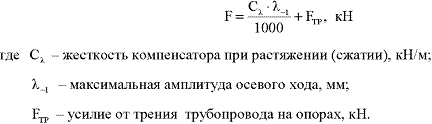

2.2 Компенсаторы должны размещаться на прямолинейных участках теплопровода между двумя его промежуточными неподвижными опорами. Неподвижные промежуточные опоры должны быть прочными при действии усилия F, рассчитываемого по формуле:

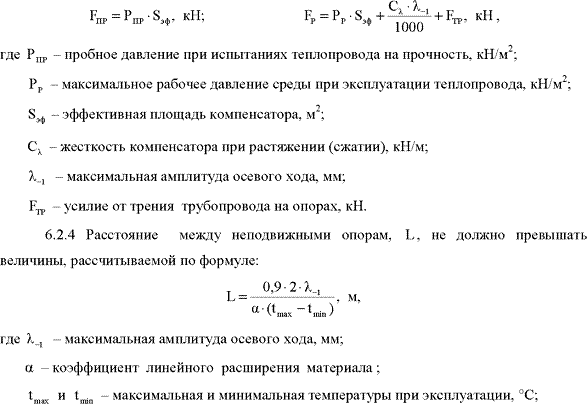

2.3 Концевые неподвижные опоры теплопровода должны быть прочными при действии распорного усилия при испытаниях теплопровода на прочность, Fnp, и максимального распорного усилия при эксплуатации теплопровода, Fp, рассчитываемых по формулам:

2.5   Максимальная компенсирующая способность компенсатора обеспечивается посредством его предварительного деформирования до величины LMOHT, рассчитываемой по формуле:

2.6 При подземной прокладке не допускается установка компенсатора в зоне проезжей части автомагистралей I категории.

2.7 Компенсаторы типа ОПН и ОПНР могут устанавливаться непосредственно в трубопровод, если исключена возможность механических повреждений сильфона и не требуется его теплоизоляции, а также использовать в сильфонных компенсационных устройствах СКУ и 2СКУ для тепловых сетей.

Компенсаторы типа ОПН могут применяться для изготовления компенсаторов одноблочных и двухблочных по альбомам чертежей ТС 627.00.00.00 и ТС 628.00.00.00, разработанными Филиалом "Тепловые сети" ОАО "Мосэнерго". Аналогом указанных одноблочных и двухблочных компенсаторов в настоящих технических условиях являются компенсаторы типа КСО, КСОР, 2КСО и 2КСОР.

Компенсаторы типа ОПГ применяются при скоростях воды свыше 8 м/с, а также при скорости пара свыше 40 м/с.

Компенсаторы типа ОПК и ОПМ могут устанавливаться непосредственно в трубопровод в помещениях, на открытом воздухе или в проходных и полупроходных каналах, а также в камерах.

Компенсатор сильфонный типа ОПФН предназначен только для изготовления сильфонных компенсационных устройств по альбому чертежей «Узлы компенсационные» СКФ-3 1-483-1993-00-000, разработанному ЗАО «Трест «Ленгазтеплострой».

Компенсаторы типа КСОР, ОПКР, ОПМР применяются для установки в трубопроводы в проходных и полупроходных каналах, а также в камерах и помещениях.

2.8 При применении компенсаторов на теплопроводах при подземной прокладке в каналах, туннелях, камерах, при надземной прокладке и в помещениях компенсаторы могут устанавливаться в любом месте теплопровода. При этом обязательна установка направляющих опор. Первые направляющие опоры должны устанавливаются с двух сторон от компенсатора на расстоянии 2÷4 DN. Вторые ставятся с каждой стороны от компенсатора 14 ÷ 16 DN. Число и необходимость последующих направляющих опор определяется при проектировании по результатам расчета теплопровода на устойчивость. Направляющие опоры следует применять, охватывающего типа (хомутовые, трубообразные, рамочные), принудительно ограничивающие возможность поперечного или углового сдвига и не препятствующие осевому перемещению.

Для уменьшения силы трения между трубой и опорой предпочтительна установка катков,  фторопластовых  скользящих прокладок и т.п.  Длина направляющей опоры должна быть, как правило, не менее двух диаметров. Зазор между трубой и направляющей конструкцией следует принимать не более 1,6 мм при диаметрах труб DN ≤ 100 мм, и не более 2,0 мм при трубах DN ≥ 125 мм.

2.9 При размещении компенсатора у неподвижной опоры расстояние до нее должно быть в пределах 2÷4 DN. В этом случае направляющие опоры устанавливаются только с одной стороны. В случае размещения компенсатора в камерах функции направляющих опор могут выполнять стенки камер со специальной конструкцией обвязки входного и выходного проемов камеры.

2.10 Расстояние в свету от ограждающих конструкций камер, тоннелей и каналов до теплоизоляции компенсатора, а также между соседними компенсаторами должно быть не менее:

-          для диаметров теплопроводов до 500 мм       -  100 мм,

-          для диаметров теплопроводов более 600 мм -  150 мм.

При невозможности соблюдения указанных расстояний компенсаторы устанавливаются вразбежку со смещением в плане не менее 100 мм.

2.11 При установке компенсаторов в камерах, помещениях, при надземной прокладке к ним должен быть обеспечен доступ для проведения контрольных осмотров и текущих ремонтов теплоизоляции, восстановления гидрозащитных и антикоррозионных покрытий. В камерах должны предусматриваться проходы размером не менее:

-          для теплопроводов диаметром до 500 мм - 600 мм;

-          для теплопроводов диаметром более 600 мм - 700 мм.

Кроме   того,   габариты   камер   должны   обеспечивать   возможность   перехода   через теплопроводы сверху или снизу размером в свету не менее 700 мм.

3 Основные требования к монтажу компенсаторов

3.1 После проведения испытаний теплопроводов на прочность и герметичность из смонтированного теплопровода на месте, указанном в проекте, вырезается участок ("катушка"), монтажная длина которой L монт рассчитана в пункте 2.5.

3.2 На место "катушки" устанавливается компенсатор и приваривается к одному из концов теплопровода.

3.3 При выполнении сварочных работ на трубопроводе сильфон должен быть защищен от попадания брызг расплавленного металла.

3.4 С помощью специальных монтажных приспособлений осуществляется растяжка компенсатора и его состыковка (сварка) со свободным концом трубы и последующим контролем сварных швов в соответствии с ПБ 10-573-03.

3.5 Не допускается проводить гидравлические испытания теплопровода с установленными компенсаторами до завершения всех работ по изготовлению опор и закрепления на них теплопровода.

3.6 После проведения повторных гидравлических испытаний теплопровода и контрольного осмотра на  присоединительные патрубки компенсатора и мест соединения компенсатора с теплопроводом нанести антикоррозионное покрытие и теплоизоляцию. Не допускается заполнение пространства между гофрами сильфона изоляционными и другими материалами.

4 Основные требования по эксплуатации компенсаторов

4.1 Компенсаторы сильфонные являются неремонтируемыми изделиями и обслуживанию не подлежат.

4.2 Пуск, остановка, текущие и контрольные осмотры и испытания теплопроводов с компенсаторами должны производиться в соответствии с эксплуатационными инструкциями и требованиями ПБ 10-573-03.

4.3 В процессе эксплуатации надземно проложенные теплопроводы с компенсаторами должны периодически проверяться на соосность в связи с возможностью просадки отдельных подвижных, направляющих и неподвижных опор, что может привести к потере устойчивости компенсатора. Во избежание заклинивания (вплоть до деформации и разрушения) направляющих опор следует периодически замерять (и восстанавливать) зазор между теплопроводом и конструкциями опор, ограничивающими его боковые перемещения.

4.4 Утилизация компенсаторов по окончании срока эксплуатации производится обычным металлургическим процессом. При необходимости, перед вывозом на пункт приема металлолома, компенсаторы должны быть очищены от остатков тепловой изоляции.
