Фильтр жидкости ФЖУ



Фильтр жидкости ФЖУ предназначен для очистки от механических примесей ньютоновских неагрессивных жидкостей с кинематической вязкостью от 0,55 до 300 мм2/с (сСт) в технологических установках химической, нефтехимической и нефтеперерабатывающей промышленности.

Присоединение фланцевое
Рабочая среда нефтепродукты
Температура рабочей среды (наибольшая) от -50°С до +50°С
Давление условное PN, МПа (кгс/см2) от 1,6 до 6,4 МПа (16-64 кгс/см2)

   Установка фильтров перед счетчиками существенно повышает их надежность, долговечность, точность показаний.

   Фильтр ФЖУ состоит из корпуса и фильтрующего элемента. Конструкция фильтрующего элемента позволяет производить его полную разборку и сборку на месте эксплуатации, что существенно сокращает время на очистку и обслуживание фильтра, и как следствие уменьшает вынужденный простой оборудования.


Состав фильтра жидкости ФЖУ


Фильтр ФЖУ состоит из следующих основных частей: корпуса 1, крышки 2, основания 3, дисков 4, сеток 5, крышки 6, шпилек 7, прокладки 9, пробок 15, 16 и 17 и петли грузовой 18.


Устройство и работа фильтра жидкости ФЖУ


Корпус 1 фильтра служит для размещения в нем фильтрующего элемента, включающего в себя основание 3, диски 4, сетки 5, крышку 6 и шпильки 7.

Фильтрующий элемент собирается отдельно, вставляется в корпус 1 и крепится к нему шпильками 8, гайками 10 с шайбами 11, а в фильтре ФЖУ 25-1,6, ФЖУ 40-1,6 фильтрующий элемент крепиться винтами 20 с шайбами 21, 22. К корпусу 1 крепятся крышка 2 болтами 12, гайками 13 с шайбами 14, уплотнение осуществляется
паронитовой прокладкой 9.

На входе и выходе фильтров ФЖУ 80-1,6, ФЖУ 100-1,6, ФЖУ 150-1,6 в корпусе имеются резьбовые отверстия М16 1,5, предназначенные для подсоединения манометров. При снятых манометрах отверстия закрываются пробками 15. Фильтрация нефтепродуктов в фильтрах осуществляется через сетки квадратного плетения из латунной проволоки круглого сечения (сетка полутомпаковая ГОСТ 6613-86).

Фильтр ФЖУ устанавливается в трубопроводную систему присоединительными фланцами через прокладки к ответным фланцам трубопровода так, чтобы направление потока нефтепродукта совпадало с направлением стрелки на табличке, закрепленной на корпусе фильтра.

Фильтры ФЖУ 80-1,6, ФЖУ 100-1,6, ФЖУ 150-1,6 (рисунок 2) устанавливаются,
как на металлоконструкциях, так и на бетонном фундаменте.



маркированный список

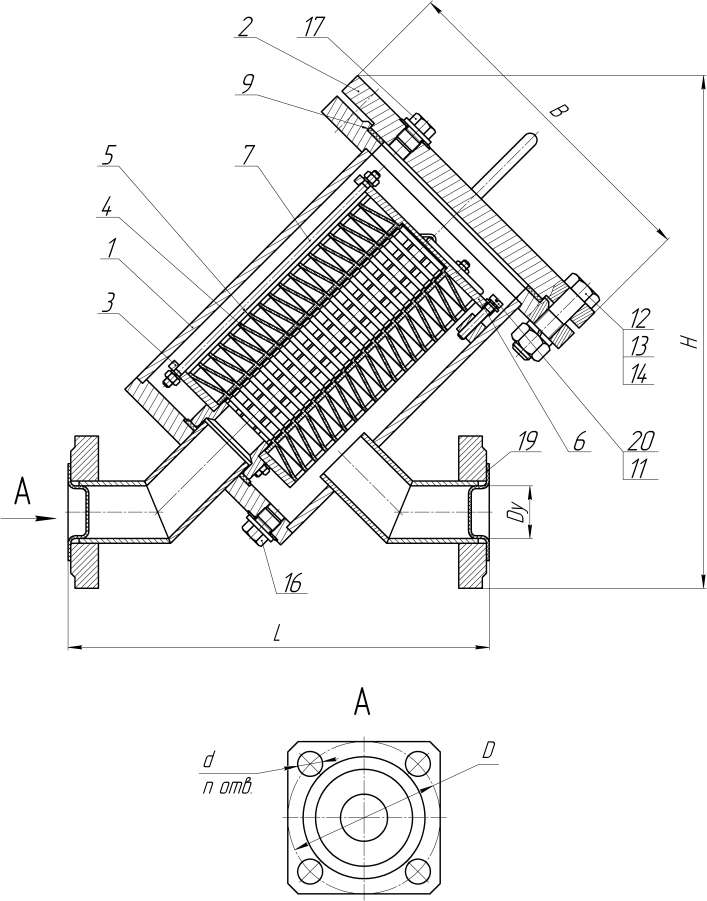

Габаритные и присоединительные размеры ФЖУ 25/40

маркированный список

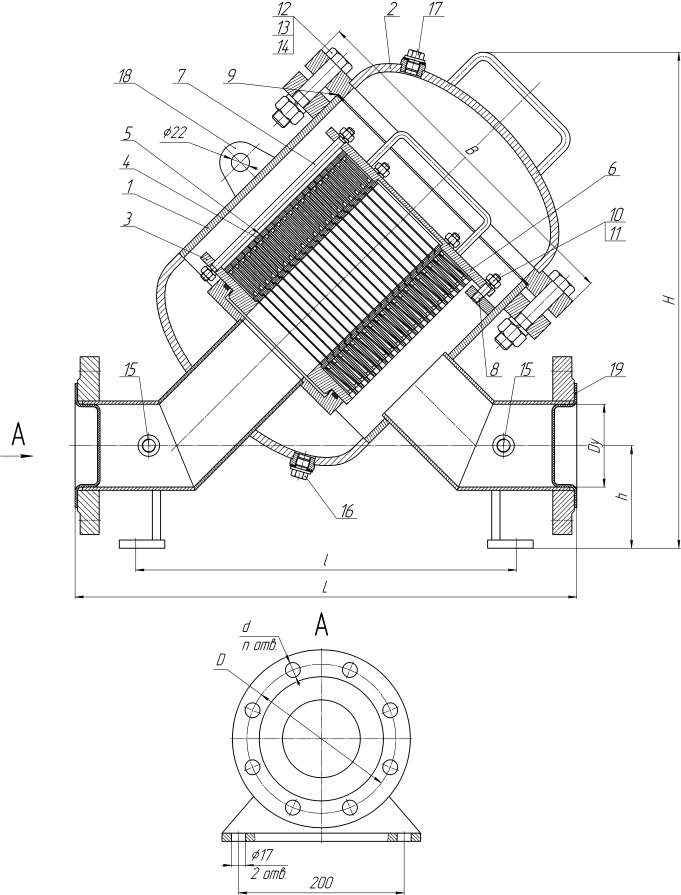

Габаритные и присоединительные размеры ФЖУ 80/100/150




Технические характеристики


Тип фильтра

Рабочее давление, МПа

Тонкость фильтрации, мкм

Температура жидкости,

°С

Масса, кг, не более

ФЖУ 25-1,6

1,6

100

от -50 до +50

12

ФЖУ 40-1,6

1,6 100

15

ФЖУ 80-1,6

1,6

50, 100, 500

90

ФЖУ 80-6,4

6,4

50, 100, 500

87

ФЖУ 100-1,6

1,6

50, 100, 500

97,5

ФЖУ 100-6,4

6,4

50, 100, 500

130

ФЖУ 150-1,6

1,6

50, 100, 500

138,5

ФЖУ 150-6,4

6,4

50, 100, 500

175



Тип фильтра

Номинальный расход, м3/ч при вязкости жидкости, сСт

От 0,55 до 6,0

От 6,0 до 60

От 60 до 150

От 150 до 300

ФЖУ 25-1,6

3,6

3

2

2

ФЖУ 40-1,6

17

12

11

11

ФЖУ 80-1,6

100

70

70

50

ФЖУ 80-6,4

100

70

70

50

ФЖУ 100-1,6

120

80

80

60

ФЖУ 100-6,4

120

80

80

60

ФЖУ 150-1,6

280

250

200

200

ФЖУ 150-6,4

280

250

200

200



По устойчивости к воздействию климатических факторов внешней среды фильтры
соответствуют исполнение У, категории размещения 1 по ГОСТ 15150-69.
Пример записи фильтра ФЖУ при заказе и в другой документации:
Фильтр ФЖУ 100 – 1,6 ТУ3689-029-03467856-2007,
где Ф – фильтр;
Ж – жидкости;
У – универсальный;
100 – диаметр условного прохода в мм;
1,6 – рабочее давление в МПа.
